Hispeedido IPS LCD Kit Q5 XL voor Game Boy Colour

Game Boy Color Q5 IPS Upgrade Kit van Hispeedido

Met de Q5 XL IPS Kit van Hispeedido geef je je Game Boy Color de upgrade die hij verdient. Dankzij de verbeterde kleurintensiteit en het hogere contrast kun je nu genieten van je GBC games in de hoogste kwaliteit en met levendigere kleuren.

Kenmerken

• Contrastrijk beeld met rijke kleuren dankzij de moderne IPS LCD-technologie
• 25% groter dan het originele scherm
• Optioneel retropixeleffect (scanlijnen)
• 20 helderheidsniveaus
• 8 vooraf ingestelde kleurenpaletten, er kunnen er meer worden gemaakt
• Schermdisplay voor het configureren van beeldpositie, kleuren, retropixels, enz.
• Functiebediening via aanraaksensoren
• Verlicht handelsmerk artwork

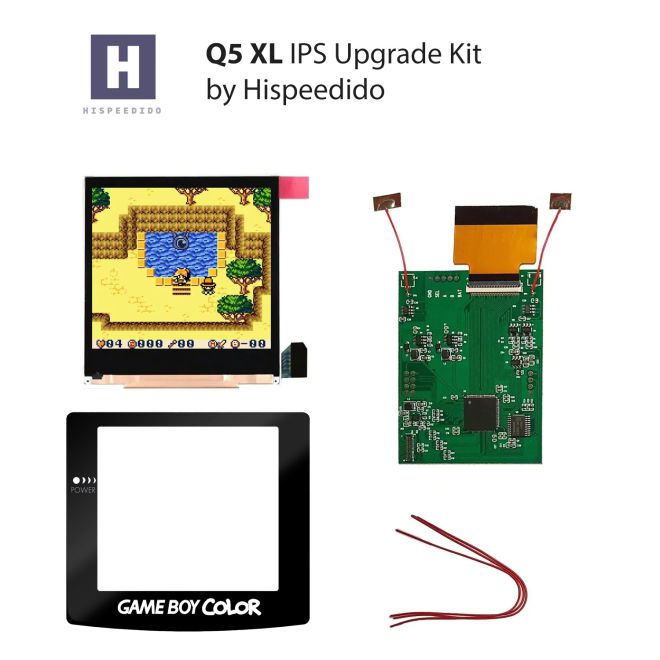

Leveringsomvang

• IPS LCD-scherm
• Glazen display met transparant artwork
• PCB-printplaat met voorgesoldeerde aanraaksensoren
• Lintkabel
• Plakband
• Kabel (voor OSD-menu)
• OPTIONEEL: Frame voor eenvoudigere plaatsing van het LCD-scherm

Tips

• De IPS-kit kan worden geïnstalleerd zonder te solderen, de basisfuncties worden geregeld door de twee aanraaksensoren (helderheid, kleurenpalet, scanline-effect, batterijpictogram).
• Om het OSD-menu met uitgebreide bedieningsfuncties te kunnen gebruiken, moeten 3 kabels worden gesoldeerd.
• Er zijn uitgebreide aanpassingen nodig voor installatie in originele behuizingen en niet-IPS-behuizingen, zie instructies
• IPS Ready behuizingen kunnen zonder aanpassingen worden gebruikt.
• Aangezien het LCD-scherm een groter weergavegebied biedt dan het originele GBC LCD-scherm, zijn er dienovereenkomstig grotere weergaveschijven nodig. De originele schermen zouden het beeld aan elke kant een paar mm vertroebelen.
• Om de logoverlichting te kunnen gebruiken, moet de behuizing dienovereenkomstig worden aangepast of moet een transparante behuizing worden gebruikt.

Aanraakbediening

• Linkersensor kort indrukken: Kleurenpalet
• Linkersensor lang indrukken: Pixeleffecten
• Rechter sensor kort indrukken: Helderheid
• Rechter sensor lang indrukken: Batterijdisplay actief/inactief

OSD-bediening

• Houd Select en A + B ingedrukt om het OSD-menu te activeren
• A en B bladeren door de lijsten
• Selecteer + A activeert de huidige optie
• Selecteer + A slaat de selectie op
• Houd Select + B ingedrukt om het OSD-menu te sluiten.

Instructies

• OEM-behuizingen en niet-IPS-ready behuizingen voorbereiden
• IPS-ready behuizingen van RetroSix gebruiken
• Het LCD-scherm testen
• installatie
